A Vue 3 component for draggable charts

0High
0Medium
0Low

hanjituan

vue chart drag range

📊 Drag Chart

一个基于 Vue 3 和 ECharts 的可拖拽时间范围选择图表组件，支持滚轮缩放、点击选择、范围限制等丰富功能。

✨ 特性

🎯 拖拽选择: 支持鼠标拖拽调整时间范围
🔍 滚轮缩放: Ctrl+滚轮缩放，Shift+滚轮左右移动
👆 点击选择: 点击图表区域快速调整最近的拖拽点
🎨 自定义样式: 支持自定义颜色、图标等
📏 范围限制: 可配置最大最小选择范围
📊 数据展示: 支持显示有数据的时间段
🎛️ 灵活配置: 丰富的配置选项，满足各种需求
📘 TypeScript 支持: 完整的类型定义，开发体验更佳

📦 安装

npm install drag-chart
# 或
yarn add drag-chart
# 或
pnpm add drag-chart

🚀 快速开始

JavaScript

<template>
  <div style="width: 100%; height: 400px;">
    <drag-chart
      v-model:activeTime="activeTime"
      :timeRange="timeRange"
      :valueData="valueData"
    />
  </div>
</template>

<script setup>
import { ref } from "vue";
import dayjs from "dayjs";
import DragChart from "drag-chart";

const activeTime = ref([dayjs().subtract(6, "hours"), dayjs()]);
const timeRange = ref([dayjs().subtract(7, "days"), dayjs()]);
const valueData = ref([
  dayjs().subtract(5, "hours"),
  dayjs().subtract(3, "hours"),
  dayjs().subtract(1, "hours"),
]);
</script>

TypeScript

<template>
  <div style="width: 100%; height: 400px;">
    <drag-chart
      v-model:activeTime="activeTime"
      :timeRange="timeRange"
      :valueData="valueData"
      @outOfRange="handleOutOfRange"
    />
  </div>
</template>

<script setup lang="ts">
import { ref } from "vue";
import dayjs, { type Dayjs } from "dayjs";
import DragChart, { type OutOfRangeEvent, type TimeRange } from "drag-chart";

const activeTime = ref<TimeRange>([dayjs().subtract(6, "hours"), dayjs()]);
const timeRange = ref<TimeRange>([dayjs().subtract(7, "days"), dayjs()]);
const valueData = ref<Dayjs[]>([
  dayjs().subtract(5, "hours"),
  dayjs().subtract(3, "hours"),
  dayjs().subtract(1, "hours"),
]);

const handleOutOfRange = (event: OutOfRangeEvent) => {
  console.log("超出范围:", event);
};
</script>

📖 API 文档

Props 参数

| 参数 | 说明 | 类型 | 默认值 | | ------------ | ------------------------------------- | ----------------------------- | --------------------------------------------------------------------------- | | timeRange | x 轴的开始和结束时间 | string Date dayjs.Dayjs | [dayjs().subtract(1, "day"), dayjs()] | | startIcon | 拖拽开始的 icon | string | icon-left | | endIcon | 拖拽结束的 icon | string | icon-right | | symbolSize | 拖拽点的大小 | Number | 20 | | valueData | 有数据的内容部分 | Array | [] | | activeTime | 当前时间范围, v-model:activeTime 的值 | Array | [0,12] | | interval | X 轴的间隔 | Number | 4 | | autoInterval | 是否自动计算间隔 | Boolean | true | | needClick | 是否支持点击修改位置 | Boolean | true | | maxRange | 最大选择范围（小时） | Number | 168 (7 天) | | minRange | 最小选择范围（小时） | Number | 3 | | coverColor | 覆盖区域颜色 | String | "rgba(160,210,255,0.14)" | | lineColor | 线段颜色 | String | "#5CB0FE" |

📡 事件

| 事件名 | 说明 | 回调参数 | | ----------------- | ---------------- | ---------------------------------------------------------------------------- | | update:activeTime | 当前时间范围变化 | (activeTime: Array) - 新的时间范围 | | outOfRange | 拖拽超出范围 | { type: "min" | "max", currentRange: number, minRange | maxRange: number } |

🎮 使用示例

基础用法

<template>
  <drag-chart v-model:activeTime="activeTime" :timeRange="timeRange" />
</template>

自定义样式

<template>
  <drag-chart
    v-model:activeTime="activeTime"
    :timeRange="timeRange"
    :coverColor="'rgba(255,200,200,0.2)'"
    :lineColor="'#ff6b6b'"
    :symbolSize="24"
  />
</template>

带数据展示

<template>
  <drag-chart
    v-model:activeTime="activeTime"
    :timeRange="timeRange"
    :valueData="valueData"
    :maxRange="168"
    :minRange="1"
  />
</template>

完整示例

<template>
  <div>
    <drag-chart
      v-model:activeTime="activeTime"
      :timeRange="timeRange"
      :valueData="valueData"
      :maxRange="168"
      :minRange="1"
      :coverColor="'rgba(255,200,200,0.2)'"
      :lineColor="'#ff6b6b'"
      :needClick="true"
      @outOfRange="handleOutOfRange"
    />
  </div>
</template>

<script setup>
import { ref } from "vue";
import dayjs from "dayjs";
import DragChart from "drag-chart";

const activeTime = ref([dayjs().subtract(6, "hours"), dayjs()]);
const timeRange = ref([dayjs().subtract(7, "days"), dayjs()]);
const valueData = ref([
  dayjs().subtract(5, "hours"),
  dayjs().subtract(3, "hours"),
  dayjs().subtract(1, "hours"),
]);

const handleOutOfRange = (params) => {
  console.log("超出范围:", params);
};
</script>

🎯 操作指南

鼠标操作

拖拽: 直接拖拽左右两个拖拽点调整时间范围
点击: 点击图表区域快速移动最近的拖拽点到点击位置
滚轮缩放: Ctrl + 滚轮 进行缩放操作
水平移动: Shift + 滚轮 进行水平移动

范围控制

可通过 maxRange 和 minRange 限制选择范围
当操作超出限制时，会触发 outOfRange 事件
自动边界检测，防止超出时间轴范围

🔧 配置项说明

时间格式

组件支持多种时间格式作为输入：

string: "2024-01-01 12:00:00"
Date: new Date()
dayjs.Dayjs: dayjs()

自定义图标

可以使用本地图片或网络图片作为拖拽点图标：

<drag-chart
  :startIcon="'/path/to/start-icon.png'"
  :endIcon="'/path/to/end-icon.png'"
/>

🛠️ 开发计划

✅ 已完成功能

✅ 拖拽左右移动
✅ 最大/最小选择范围限制 (默认最大 168h，最小 3h)
✅ 点击修改位置 (通过 needClick 控制)
✅ 自定义颜色 (通过 coverColor 和 lineColor 控制)
✅ 超出范围事件回调 (通过 outOfRange 事件)

🚧 计划中功能

[ ] 智能时间范围处理
- 时间范围变更时自动调整 activeTime
- 边界自动适配逻辑
[ ] 高级配置支持
- 更多样式配置选项
- 主题预设系统
[ ] 显示优化
- X 轴日期完整显示
- 响应式布局优化
[ ] 性能优化
- 按需引入，减少打包体积
- 渲染性能优化
[ ] 功能扩展
- 日期范围限制配置
- 更多交互方式

🐛 已知问题

✅ ~~缩小到最小后无法继续操作~~ - 已修复，现在支持配置最大最小范围

🤝 贡献

欢迎提交 Issue 和 Pull Request！

开发环境搭建

# 克隆项目
git clone https://github.com/hanjituan/npm-package.git

# 安装依赖
pnpm install

# 启动开发服务器
pnpm dev

# 构建
pnpm build

📄 许可证

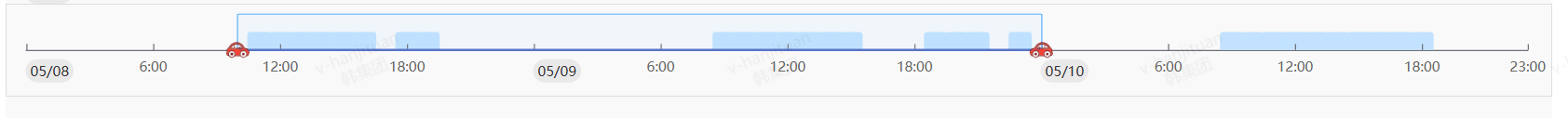

� 效果展示

Example

�🔗 相关链接

使用注意事项

容器尺寸设置

组件需要一个具有明确尺寸的父容器才能正确显示：

<!-- ✅ 正确使用 - 固定尺寸 -->
<div style="width: 800px; height: 400px;">
  <drag-chart />
</div>

<!-- ✅ 正确使用 - 响应式尺寸 -->
<div class="chart-container">
  <drag-chart />
</div>

<style>
.chart-container {
  width: 100%;
  height: 400px;
  /* 或者使用其他尺寸单位 */
}
</style>

<!-- ❌ 错误使用 - 没有设置尺寸 -->
<div>
  <drag-chart />
</div>
