同一份图解数据可用于原生浏览器、Vue、React 和 Web Component。

npm install flowsvg

典型示例：后台任务生命周期

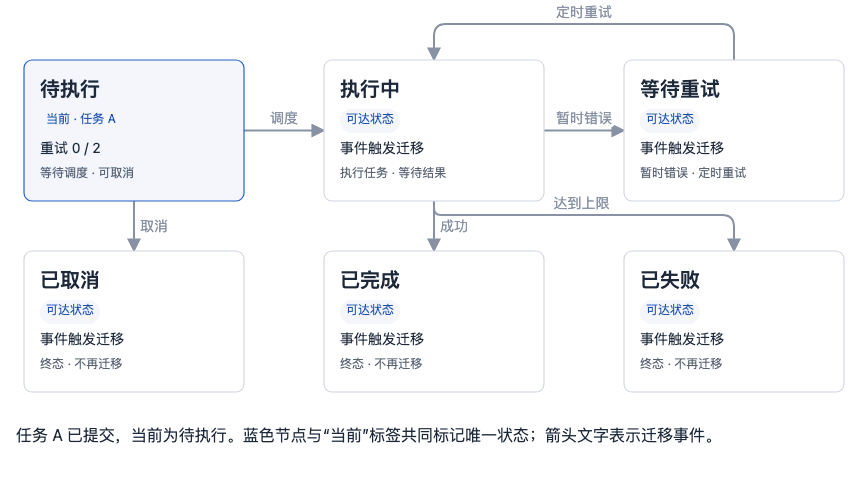

任务 A 重试后完成，任务 B 达到重试上限，任务 C 在执行前取消。三个案例相互独立。结构化卡片和胶囊标签展示当前任务与重试次数，圆角折线展示迁移事件。

定义图解

// diagram.ts
import type { DiagramDocument } from "flowsvg";

export const diagram: DiagramDocument = {
  version: 1,
  viewport: { width: 640, height: 240 },
  nodes: [
    { id: "client", kind: "roundedRect", x: 40, y: 90, width: 140, height: 64, label: "Client" },
    { id: "service", kind: "roundedRect", x: 400, y: 90, width: 180, height: 64, label: "Service" }
  ],
  edges: [{ id: "request", from: "client", to: "service", route: "orthogonal" }],
  scenes: [{
    id: "request-response",
    label: "请求与响应",
    beats: [
      { durationMs: 1000, caption: "发送请求", actions: [
        { type: "flow", target: "request", direction: "forward", text: "Request" }
      ] },
      { durationMs: 1000, caption: "返回响应", actions: [
        { type: "flow", target: "request", direction: "reverse" }
      ] }
    ]
  }]
};

节点显式指定位置和尺寸。连线支持 straight、orthogonal（圆角折线）和 curved。传递设置 text 时显示文字胶囊，省略时显示移动实心圆点。

播放

<div id="diagram"></div>

import { createPlayer } from "flowsvg/browser";
import "flowsvg/styles.css";
import { diagram } from "./diagram.js";

const player = createPlayer(document.querySelector<HTMLElement>("#diagram")!, diagram, {
  theme: "light",
  loop: true,
  gifExport: true
});

player.play();
// On disposal: player.destroy();

播放器默认暂停，内置播放控件。循环和 GIF 下载默认关闭。样式只需导入一次。原生播放器卸载时调用 destroy()；框架组件自动清理。

Vue

<script setup lang="ts">
import { FlowPlayer } from "flowsvg/vue";
import "flowsvg/styles.css";
import { diagram } from "./diagram.js";
</script>

<template>
  <FlowPlayer :document="diagram" loop gif-export />
</template>

React

import { FlowPlayer } from "flowsvg/react";
import "flowsvg/styles.css";
import { diagram } from "./diagram.js";

export function Diagram() {
  return <FlowPlayer document={diagram} loop gifExport />;
}

控制播放

createPlayer(host: HTMLElement, document: DiagramDocument, options?: PlayerOptions): FlowPlayer 挂载播放器并替换宿主子元素。初始文档非法时抛出 DiagramValidationError。

| 方法／属性 | 行为 | | --- | --- | | play(): void / pause(): void | 从当前位置继续／暂停。到达终点后，play() 仅在开启循环时重新开始；静态图解不能播放。 | | seek(timeMs: number): void | 时间限制在时间线范围内；除终点外保留播放状态，非有限值按零处理。 | | step(direction: 1 \| -1): void | 暂停并跳转节拍边界；从节拍内部后退时先回到当前节拍起点。 | | setSpeed(speed: number): void | 设置有限正数倍率，忽略非法值；默认 1。 | | setLoop(loop: boolean): void | 切换整条时间线循环，保留当前位置和播放状态。 | | load(document: DiagramDocument): void | 成功后暂停在零时刻；失败时触发 error 并保留原文档与状态。 | | getState(): PlayerState | 返回 { timeMs, totalDuration, playing, loop, speed, frame }，时间单位为毫秒。 | | destroy(): void | 释放 DOM、监听器和动画资源，可重复调用；Vue／React ref 不提供此方法。 | | element: HTMLElement | 只读宿主元素，也是事件目标；Vue／React ref 不提供此属性。 |

Vue／React ref 提供上表八个播放与状态方法。替换 document 对象会重新加载组件；修改 theme、controls、gifExport、reducedMotion 或 hoverFill 会重建播放器并暂停在零时刻。

选项与组件属性

| PlayerOptions | 默认值／含义 | | --- | --- | | theme?: "light" \| "dark" | 使用文档主题，未设置时为 "light"。 | | controls?: boolean | true；显示播放控件。 | | loop?: boolean | false；循环整条时间线。 | | gifExport?: boolean | false；在 controls 开启时显示 GIF 下载控件。 | | hoverFill?: boolean | false；悬停仅高亮边框，设为 true 时同时高亮背景。 | | reducedMotion?: boolean | 跟随浏览器偏好；true 隐藏传递标记并立即完成视觉过渡，保留时间线时长。 |

Vue／React 的 FlowPlayerProps 另提供必填 document: DiagramDocument、speed?: number（默认 1）、initialTimeMs?: number（仅首次应用）、className 和 style。两个入口均导出 FlowPlayerHandle 与 FlowPlayerProps 类型。原生播放器通过 play() 启动，通过 setSpeed() 修改倍率。

事件

原生播放器在 player.element 派发 CustomEvent，数据位于 event.detail。Vue 处理函数与 React 回调直接接收事件数据。

| 原生／Vue 事件 | React 回调 | 数据 | | --- | --- | --- | | stepchange | onStepChange | PlayerState；场景／节拍选择变化。 | | timeupdate | onTimeUpdate | PlayerState；画面更新。 | | playstatechange | onPlayStateChange | PlayerState；播放状态变化。 | | loopchange | onLoopChange | PlayerState；循环设置变化。 | | error | onError | PlayerErrorDetail：播放器状态加 error: Error。 | | hover、click | — | 原生／Web Component：{ id, type, point, timeMs, sceneId, beatId }；未命中时为 null。别名为 objecthover、objectclick。 |

交互数据中的 point 使用图解坐标，type 为 "node" 或 "edge"。画面更新时，如需派发 stepchange，该事件先于 timeupdate。Web Component 挂载前发生的错误可能不包含播放器状态字段。

导出

import { createDiagram } from "flowsvg";
import { exportGif } from "flowsvg/export";
import { diagram } from "./diagram.js";

const compiled = createDiagram(diagram);
const frame = compiled.evaluateAt(1200);
const svg = compiled.renderSvg(1200, { theme: "dark" });
const gif = await exportGif(diagram, { width: 640, fps: 15 });

SVG 返回字符串，GIF 返回 Uint8Array。浏览器 GIF 支持 signal 与 onProgress；需要内置下载按钮时启用 gifExport: true。Node 20+ 可从 flowsvg/node 使用 renderHtml 和 exportGif，其中 Node GIF 须提前准备 Chromium。

核心 API — flowsvg

时间单位均为毫秒，位置与尺寸使用图解单位。options?: EvaluateOptions 包含 theme?: "light" | "dark" 与 reducedMotion?: boolean（默认 false）。

| 函数 | 返回值／行为 | | --- | --- | | createDiagram(document: DiagramDocument): Diagram | 校验、复制、冻结并编译文档，供重复查询。 | | renderSvg(document: DiagramDocument, timeMs = 0, options?): string | 编译并渲染一帧静态 SVG。 | | validateDocument(input: unknown): ValidationIssue[] | 检查字段与引用，返回 { path, message } 问题列表。空数组表示这些检查通过；编译阶段仍可能拒绝非有限的派生传递时长。 | | measureNodeContent({ kind, width, content }): NodeContentMeasurement | 返回 { height, diagnostics }。kind 为 rect、roundedRect 或 cylinder；content 为单个 NodeContent 或非空版本数组，多个版本取所需高度最大值。 | | wrapText(label: string, maxWidth: number, typography?): string[] | 无 DOM 的估算换行；可选排版对象须包含 fontSize、lineHeight、charWidth 三个数值字段，省略时使用节点排版参数。 |

| 编译后的 Diagram | 返回值／行为 | | --- | --- | | totalDuration: number | 只读有效总时长；静态文档为 0。 | | beats: readonly DiagramBeat[] | 编译后的 { sceneId, beatId, beatIndex, startMs, endMs, caption? } 区间。 | | evaluateAt(timeMs: number, options?): DiagramFrameState | 返回 { timeMs, sceneId, beatId, beatProgress, nodes, edges, camera, caption?, warnings }。 | | renderSvg(timeMs = 0, options?): string | 渲染 SVG，复用编译结果。 | | hitTest(timeMs: number, point: DiagramPoint, options?): HitObject \| null | 用图解坐标 { x, y } 命中检测，返回 { id, type } 或 null。 |

查询时间限制在 [0, totalDuration] 内，非有限值按零处理。DiagramValidationError.issues 提供字段路径与原因。测量诊断包含 { versionIndex, path, dimension, message }；增加节点高度不能修复宽度溢出或固定高度关系图块内部的溢出。

文档与动作

| 类型 | 核心字段 | | --- | --- | | Viewport | 必填有限正数 width、height；可选 fitHeight: { padding }，底部留白 padding 为有限非负数。 | | DiagramDocument | version: 1、viewport、nodes、edges、scenes；可选 title、theme。scenes 为空时是静态图解。 | | DiagramNode | id、kind、x、y、width、height；可选互斥的 label／content，以及 parentId、visible、style。类型有 rect、roundedRect、ellipse、cylinder、group。 | | DiagramEdge | id、from、to；可选 route（默认 straight）、fromPort、toPort、label、visible、style。连接方向为 top、right、bottom、left。 | | Scene / Beat | 场景为 { id, label, beats }；节拍为 { durationMs, actions, transitionMs?, caption? }。durationMs 须为正数；transitionMs 须位于 [0, durationMs]，默认 min(250, durationMs)，并受有效节拍时长限制。 | | Action | { type, target }；updateNode／updateEdge 另需 value。flow 必填 direction（forward／reverse），可选 text 和 highlightParticipants（默认 true）。focus 的目标为节点／分组 ID，或用 null 恢复完整视图。 |

updateNode.value 支持 x、y、width、height、label、content（null 清空）、fill、stroke、opacity；updateEdge.value 支持 label、stroke、strokeWidth、opacity。节点与连线 ID 全局唯一，子节点位置相对父分组。NodeContent 及其内容块类型均从 flowsvg 导出。

导出 API

| 入口／函数 | 返回值／要求 | | --- | --- | | flowsvg/export → exportGif(document, options?: GifExportOptions) | Promise<Uint8Array>；需要浏览器 canvas 与 worker 支持。 | | flowsvg/node → renderHtml(document, options?: HtmlRenderOptions) | Promise<string>；生成包含播放器的独立离线 HTML，要求 Node 20+，无需浏览器。 | | flowsvg/node → exportGif(document, options?: NodeGifExportOptions) | Promise<Uint8Array>；要求 Node 20+ 和预先准备的 Chromium。设置 executablePath 或传入 Playwright browser，二者互斥；传入的浏览器仍由调用方管理。 |

| GifExportOptions | 默认值／含义 | | --- | --- | | theme、reducedMotion | 文档主题，未设置时为 light；减少动态效果默认 false。 | | startMs、endMs、speed | 默认导出完整时间线，倍率 1；区间含起点、不含终点，完整时间线终点包含完成状态。 | | width、fps | 默认 min(viewport.width, 1280) 像素；每秒 15 次采样（整数 1–30）。 | | includeCaptions、captionHeight | 默认 true，固定字幕区域高度为 80 像素。 | | loopCount、finalHoldMs | 0 为无限循环，1–65536 为总播放次数；默认追加 1000 毫秒结尾停留。与播放器循环独立。 | | signal、onProgress | AbortSignal；回调接收 { phase, completed, total }，阶段为 preparing、sampling、encoding、complete。 |

GIF 限制：有效时长 120 秒，1800 个采样帧，1801 个编码帧，含字幕的最终长边不超过 1920 像素。GifExportError.code 为 options、limit、document、caption-overflow、environment、rasterization、encoding 或 cancelled。两个导出入口均提供 GifExportError 和各自选项／进度类型。

HtmlRenderOptions 包含 theme、autoplay（默认 false）、loop（false）、controls（true）、gifExport（false）。内置 GIF 下载按当前主题，以 1× 导出完整时间线。

其他浏览器 API

• flowsvg/web-component（别名 flowsvg/element）：在浏览器调用 defineFlowPlayer(tagName = "flowsvg-player")，返回已注册的构造器；无自定义元素注册表时返回 undefined。可设置 .document 对象、document JSON 属性，或通过 src 加载 URL。播放选项使用 loop、gif-export、reduced-motion 等属性，autoplay 默认 false，speed 默认 1。播放方法不含 load()，重新赋值 .document 即可加载；挂载前或销毁后 getState() 可返回 undefined。事件支持冒泡并可穿过 Shadow DOM 边界。
• flowsvg/browser：new SelectControl(owner: Document, label: string, onChange: (value: string) => void) 创建选择控件。挂载 .element，调用 render(choices: readonly SelectChoice[], value: string, disabled = false) 同步状态，卸载时调用 destroy()。每个选项为 { value, label }，调用方管理已提交的值。

编写规则

• show、hide、highlight、unhighlight、updateNode、updateEdge、focus 跨节拍继承；flow 仅在当前节拍生效。
• 单条传递按参考速度 180 图解单位／秒移动，最短 400ms，再执行含高亮渐变的 500ms 到达区间，替代作者的 durationMs。多条传递与无传递节拍保留作者时长。实际边界从 compiled.beats 读取；阅读停留使用独立无传递节拍。
• 矩形、圆角矩形和圆柱支持结构化 content，可包含标题、段落、列表、标签和实体关系小图。通过 measureNodeContent({ kind, width, content }) 测量后写入固定尺寸，并检查 diagnostics；播放时不会自动调整节点尺寸。
• viewport.fitHeight: { padding: 24 } 让完整视图按当前内容调整高度；GIF 保留作者视口尺寸与比例。
• 非法文档抛出带字段路径的 DiagramValidationError；文字溢出记录在 frame.warnings。外部 JSON 可先调用 validateDocument(input)。

ESM，附 TypeScript 声明。无 DOM 核心支持 Node 18+，Node 工具要求 Node 20+；Vue 3.5+／React 18+。

完整 SDK 手册 · 更新记录 · MIT
