Mermaid Highlighter

将 mermaid 文本渲染为可缩放、可交互高亮 SVG 的即插即用（Plug-and-Play）模块。支持 Node 与浏览器双环境，带 TypeScript 类型声明。

demo

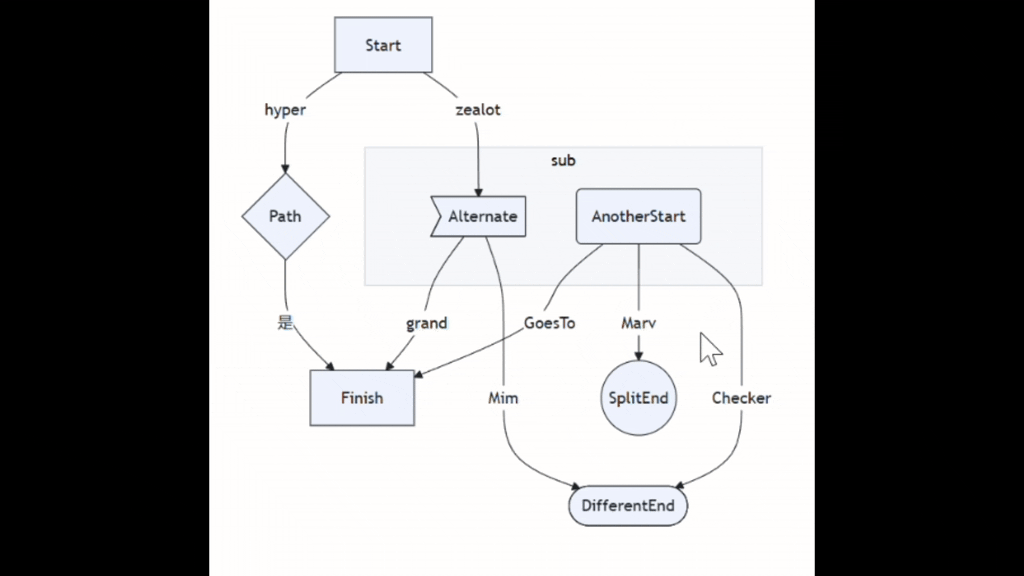

action demo

效果展示

在线预览本模块的能力与页面效果：

在线编辑器 —— 左侧输入 mermaid 文本、右侧实时渲染的可视化编辑器
展示板 —— 图表展示/展板页

安装

npm install mermaid-highlighter
# 若在 Node.js（服务端）环境使用，需额外安装 jsdom：
npm install jsdom

已通过 exports 提供 CommonJS / ESM / TypeScript 多入口，import 与 require 均可直接使用。

用法

Node.js（服务端）

const { renderMermaid } = require('mermaid-highlighter');
// 或：import { renderMermaid } from 'mermaid-highlighter';

(async () => {
  const svg = await renderMermaid('graph TD;\n  A-->B;\n  B-->C;');
  console.log(svg); // 完整 SVG 字符串
})();

浏览器（即插即用）

任意 HTML 页面只需引入模块（mermaid 会由模块自行动态加载），传入一个 DOM 容器和 mermaid 文本即可渲染出可缩放、可交互高亮的图表。

注意：npm 发布包不含 vendor/ 目录，因此浏览器（非打包）方式必须通过 options.mermaidUrl 指定一个可用的 mermaid 构建地址（如 CDN）。

方式一：CDN 直接引入（最简单）

<!-- 只需引入本模块，mermaid 通过 mermaidUrl 由 CDN 自动加载 -->
<script src="https://unpkg.com/[email protected]/index.js"></script>
<div id="container" style="width: 600px; height: 400px;"></div>
<script>
  const diagram = MermaidHighlighter.renderToContainer(
    document.getElementById('container'),
    'graph TD;\n  A --> B;\n  B --> C;',
    { mermaidUrl: 'https://cdn.jsdelivr.net/npm/mermaid@11/dist/mermaid.min.js' }
  );
  // 缩放 / 高亮 / 配色 / 下载
  diagram.zoomIn();
  diagram.highlightNode('B');
  diagram.setTheme('dark');
  diagram.downloadSvg('diagram.svg');
</script>

全局对象名为 MermaidHighlighter。CDN 地址可用 unpkg 或 jsdelivr：
https://unpkg.com/[email protected]/index.js
https://cdn.jsdelivr.net/npm/[email protected]/index.js

方式二：手动拷贝模块文件

将 index.js（可连同 index.mjs、index.d.ts）拷贝到你的项目目录，然后按普通脚本引入；仍需通过 mermaidUrl 指定 mermaid 构建：

<div id="container" style="width: 600px; height: 400px;"></div>
<script src="index.js"></script>
<script>
  MermaidHighlighter.renderToContainer(
    document.getElementById('container'),
    'graph TD;\n  A --> B;',
    { mermaidUrl: 'https://cdn.jsdelivr.net/npm/mermaid@11/dist/mermaid.min.js' }
  );
</script>

若希望完全离线，可先把 mermaid 构建放到本地（如 vendor/mermaid.min.js），然后指定本地路径：{ mermaidUrl: 'vendor/mermaid.min.js' }。

方式三：打包工具（webpack / vite / rollup）

使用打包工具时无需手动指定 mermaidUrl——模块会通过 require('mermaid') 自动从项目的 node_modules 解析 mermaid：

import { renderToContainer } from 'mermaid-highlighter';

const diagram = renderToContainer(
  document.getElementById('container'),
  'graph TD;\n  A --> B;',
  { theme: 'business', enableScrollZoom: true }
);

YAML front-matter 自动忽略

若 mermaid 文本开头带有三条横杠包围的 YAML 头部元信息（例如编辑器导出的 id），渲染与高亮解析都会自动忽略这一段，无需手动删除：

---
id: 5BE08626-8499-4DEC-8EC4-A383A9184D72
---
graph TD;
  A --> B;

自定义主题

renderMermaid(text, options) 的第二个参数会透传给 mermaid.initialize：

const svg = await renderMermaid('graph TD;\n A-->B;', { theme: 'dark' });

环境支持

浏览器：模块会自行动态加载 mermaid。打包工具方式默认从 node_modules 解析（require('mermaid')）；CDN / 手动拷贝方式则必须通过 options.mermaidUrl 指定构建地址（发布包不含 vendor/，默认路径仅适用于仓库内本地构建）。无需在 HTML 中单独引入 mermaid 脚本；直接使用传入容器对应的 DOM 渲染。
Node.js（服务端）：自动通过 jsdom 创建 DOM 环境进行渲染（需安装 jsdom），渲染完成后会自动清理注入的全局对象，避免影响同进程内其他代码。

API

`renderMermaid(mermaidText, options?)`

mermaidText <string>：mermaid 语法文本（必填，非空，否则抛出 TypeError）。
options <object>：可选，mermaid 初始化配置；额外支持 mermaidUrl 指定浏览器端 mermaid 构建的加载路径（打包工具方式默认自动解析 mermaid，CDN/手动拷贝方式需显式指定，见上文「浏览器（即插即用）」）。
返回：<Promise<string>> 渲染后的完整 SVG 字符串。
说明：mermaid v11 的 render 返回 { svg, diagramType, bindFunctions } 对象，本方法已归一化为直接返回其中的 svg 字符串。

`renderToContainer(container, mermaidText, options?)`（浏览器）

直接用传入的 mermaid 文本渲染传入的 DOM，生成一个可缩放、可交互高亮的 mermaid 图。任意 HTML 页面只需引入 index.js（无需单独引入 mermaid）即可使用。

container <HTMLElement>：目标容器元素，渲染结果直接写入该元素。
mermaidText <string>：mermaid 文本。
options <object>：可选配置，支持：
- theme：配色方案 key（默认 light）
- mermaidUrl：mermaid 构建加载路径（打包工具方式默认自动解析 mermaid； CDN/手动拷贝方式需显式指定，如 jsdelivr / unpkg 的 mermaid@11 地址）
- mermaid：额外的 mermaid 初始化配置（会合并进主题配置）
- enableScrollZoom：是否允许鼠标滚轮直接缩放（以指针位置为中心），默认 true；设为 false 可关闭
- enableDragPan：是否允许按住鼠标左键拖动画布以平移视口，默认 true；放大后拖动图像即可查看不同区域；设为 false 可关闭
- autoTheme：是否根据系统/浏览器深浅色模式自动切换深色/浅色主题，默认 false；设为 true 开启，系统模式变化时图表自动跟随（深色 ↔ 浅色）
- customThemes：用户自定义配色方案，格式 { [key]: { label, background, highlight, mermaid } }，会合并进内置主题，可通过 theme / setTheme(key) 使用
- onZoomChange(level)：缩放比例变化回调
- onRendered(svg)：渲染完成回调
- onError(message)：渲染出错回调
- onThemeChange(key)：配色方案变化回调
返回：<object> 控制句柄，包含：
- render(text) / update(text)：重新渲染
- getSvg()：获取当前 SVG 元素
- getSvgString()：获取当前 SVG 的字符串（含 XML 声明与命名空间）
- downloadSvg(filename?)：下载当前 SVG 图像（默认文件名 mermaid-diagram.svg）
- zoomIn() / zoomOut() / resetZoom() / setZoom(level) / getZoom()：缩放控制
- highlightNode(nodeId) / clearHighlight()：点击高亮控制
- getTheme() / setTheme(key) / getThemes()：配色方案控制
- destroy()：销毁实例并清理内容

说明：downloadSvg 会先把当前高亮/变灰等状态固化为内联样式，再导出，因此下载的 .svg 文件在任意查看器中都能正确显示完整图表。

配色方案

内置三个默认配色方案，可通过 theme 选项或 setTheme(key) 切换：

| key | 名称 | 背景 | 元素 | 高亮 | |-----|------|------|------|------| | light | 浅色经典 | 白 | 黑/深灰 | 蓝 | | dark | 深色经典 | 黑 | 白 | 红 | | business | 商务蓝 | 浅蓝灰 | 深蓝边 | 青蓝 |

配色方案通过 mermaid 的 themeVariables 控制渲染主体配色，并同步更新画布背景与节点高亮（is-active 发光）颜色。

自定义配色方案：通过 customThemes 传入自定义主题，会合并进内置主题，可用 theme / setTheme(key) 使用：

const diagram = MermaidHighlighter.renderToContainer(el, text, {
  customThemes: {
    ocean: {
      label: '海洋绿',
      background: '#f0fdf4',        // 容器背景
      highlight: '#16a34a',         // 高亮发光色
      mermaid: {                    // mermaid themeVariables 配置
        theme: 'base',
        themeVariables: {
          primaryColor: '#dcfce7',
          primaryTextColor: '#14532d',
          primaryBorderColor: '#16a34a',
        },
      },
    },
  },
  theme: 'ocean',                   // 直接使用自定义主题
});

浏览器用法示例（HTML 页面只需引入 index.js）：

<div id="container" style="width: 600px; height: 400px;"></div>

<!-- 只需引入 index.js，mermaid 会被自动加载 -->
<script src="index.js"></script>
<script>
  // 传入容器 + mermaid 文本，容器即被渲染为可缩放、可交互高亮的图表
  const diagram = MermaidHighlighter.renderToContainer(
    document.getElementById('container'),
    'graph TD;\n  A --> B;\n  B --> C;'
  );
  // 手动触发重新渲染
  diagram.render('graph LR;\n  X --> Y;');
  // 缩放
  diagram.zoomIn();
  // 高亮指定节点（其上下游）
  diagram.highlightNode('B');
  // 切换配色方案（light / dark / business）
  diagram.setTheme('dark');
  // 查看可用配色
  console.log(diagram.getThemes());
  // 下载当前 SVG（默认 mermaid-diagram.svg）
  diagram.downloadSvg('my-diagram.svg');
</script>

说明：renderToContainer 仅在浏览器环境可用；Node 环境请使用 renderMermaid。

可视化编辑页面（`index.html`）

页面为离线可用的编辑器，核心交互如下：

右侧 SVG 的渲染 / 缩放 / 点击高亮均委托给 index.js 的 renderToContainer，页面本身只负责布局与编辑器交互。
顶部工具栏：标题 + 状态提示 + 视图模式切换按钮（分栏 / 仅左侧 / 仅右侧）。
左右分栏：中间分隔条可拖拽调整两侧比例（限制在 15% ~ 85% 之间）。
仅显示单侧：通过工具栏右侧按钮，可一键切换为仅显示左侧或仅显示右侧。
自动渲染：左侧文本编辑器停止输入 2 秒 后，自动将文本交给 mermaid 渲染，并把结果 SVG 显示到右侧容器。
点击高亮上下游（仅 graph / flowchart 图生效）：点击图中某个节点，会向上游（指向它的节点）和下游（它指向的节点）查找所有关联节点及连线，其余所有节点与连线变浅灰色；再次点击该节点或点击空白处可取消高亮。
- 兼容 mermaid 所有节点形状（矩形/菱形/圆形/圆柱/六边形/平行四边形等）与纯 id 节点（无名称）。
- 兼容所有连线类型（-->、---、-.->、==> 等）、连线注释、以及连线与注释前后有无空格的各种写法。

离线资源

仓库内为本地演示提供了离线 mermaid 构建 vendor/mermaid/（mermaid.min.js + chunks/），不依赖 CDN。注意：该目录仅存在于源码仓库，不随 npm 包发布。若需要完全离线部署，请自行放置 mermaid 构建并通过 options.mermaidUrl 指定，例如：MermaidHighlighter.renderToContainer(el, text, { mermaidUrl: 'vendor/mermaid.min.js' })。

仓库内 vendor/mermaid 来自 node_modules/mermaid/dist，如需重新生成： Copy-Item node_modules/mermaid/dist/mermaid.min.js, node_modules/mermaid/dist/chunks -Destination vendor/mermaid -Recurse

必须用本地服务器打开（重要）

建议在项目目录启动一个本地静态服务器，然后用 http:// 访问：

# 方式一：Node
npx serve
# 方式二：Python 3
python -m http.server 8000

随后浏览器访问 http://localhost:8000/index.html（或 serve 打印的地址）。

TODO

[x] 高光功能增加对edge注释的处理
[ ] 允许拖拽节点位置
[ ] 允许拖拽线条位置并保证箭头吸附在节点上

License

MIT
